电容器经过了几个历史阶段。在过去多年的发展、创新中，金属化膜电容器得到长足的发展，不但反映在膜本身上，也同时反映在金属镀层以及分割技术上。

1、薄膜生产商已开发生产出更薄的膜；

2、金属镀层成分配比、均匀程度、防暴技术等更加能满足电特性要求；

3、金属化的分割技术进一步得到改进。

聚丙烯薄膜电容能够比电解电容更加经济地覆盖600VDC到8000VDC的电压范围。薄膜电容具有的许多优势，使它替代电解电容成为工业和电力电子功率变换市场的趋势。

一、薄膜电容与电解电容的性能对比

薄膜电容的优点包括了：

1、承受高的有效电流的能力；

2、段时间能承受两倍于额定电压的过压；

3、能承受反向电压；

4、承受高峰值电流的能力；

5、相对较长寿命，可相对较长时间存储；

6、无酸性、无污染、存储问题相对较小。

但是，这种替代并非“微法对微法”的替代，而是功能上的替代。当然，尽管膜电容技术有了长足的进展，但不是所有的应用领域都能替代电解电容。

电解电容技术

典型的电解电容的最大标称电压为500 到600V。所以在要求更高电压的情况下，使用者必须将多只电容串联使用。同时，由于各电容的绝缘电阻不同，使用者必须在每个电容上连接电阻以平衡电压。

此外，如果超过额定电压1.5倍的反向电压被加在电容上时，会引起电容内部化学反应的发生。如果这种电压持续足够长的时间，电容会发生爆炸，或者随着电容内部压力的释放电解液会流出。为了避免这种危险，使用者必须给每个电容并联一个二极管。

在特定应用中电容的抗浪涌能力也是考察电容的重要指标。实际上，对电解电容而言，允许承受的最大浪涌电压是 V_nDC的1.15或1.2倍。这种情况迫使使用者不得不考虑浪涌电压而非标称电压。

二、应用实例

1、直流支撑滤波：高电流设计和容值设计

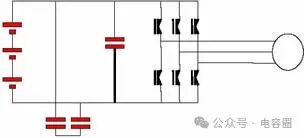

a)使用电池供电的情况

应用为电车或电叉车

在这种情况下，电容被用来退耦。膜电容特别适合这种应用。因为直流支撑电容的主要标准是有效值电流的承受能力。这意味着直流支撑电容能够以有效值电流来设计。

以电车为例， 要求的数据：

工作电压: 120VDC；

允许的纹波电压: 4V_RMS；

有效值电流: 80 A_RMS @ 20 kHz；

最小容值为：

在膜电容中，很容易找到接近的容值。

与电解电容比较：

以每μF 20 mA为例，为了承受80A有效值电流，最小容值

    比较可得：用膜电容替代电解电容时，膜电容容值是电解电容的1/25。

b)电网供电的电机驱动

直流母线电压波形：

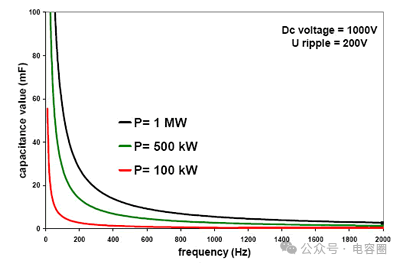

容值的确定应从电网频率比逆变器频率低入手。使用下述等式确定容值：

流过电容的有效值电流为（近似表示式），该电流没有考虑逆变器侧的电流

通过上述近似式，我们能看出通过电容的有效值电流由负载功率、Umax 和U ripple决定。

以下用一个具体的例子作解释：

直流电压1000V， 纹波电压200V

I rms ：(P=1MW) = 2468Arms

        (P=500kW) = 1234Arms

       (P=100kW) = 247Arms

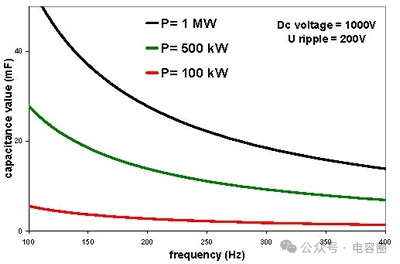

将低频部分放大：

为了方便比较，我们选择电流承受能力为20mA每μF的电解电容做比较。

首先，P=1MW时：

rms电流是2468A rms, 需要的最小容值为123.40mF。

对应图中曲线的值，我们可以看到对频率低于100Hz的整流器，使用膜电容，该容值同样是需要的。

因此，对于三相，六整流管的整流器，频率为300Hz。我们可以看到对应 1MW的曲线，需要18.5mF的容值。与电解电容相比，如使用膜电容方案，体积几乎可以缩小4倍，同时有更高的可靠型。

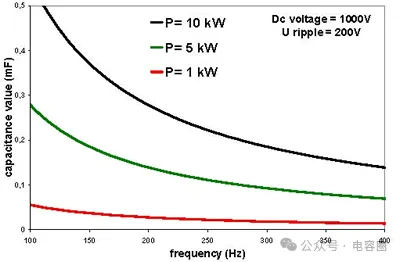

在更低功率的情况下，同样能够给出相同的结果 , 对于10kW的功率，虽然容值变得很小，但是膜电容仍然是最好的解决方案。

甚至在100Hz整流器频率，只需要555μF的电容，供电电压与纹波电压仍然与前面相同。

2、过压设计

现在我们来看轻型牵引的应用，如：地铁，轻轨，电车等。

直流支撑电压波形：

在接触断开时，能量来自直流支撑电容，结果电压降低。因此，只要接触重新被建立过压将出现。

其中

有时△V =吊线电压，因为过压会达到额定电压的几乎2倍。膜电容可以承受这种过压。

电解电容可承受最大1.2倍的额定电压。所以，电解电容可以承受的最低电压为：2X1000V/1.2=1670V需要四支450V的电解电容串联。

考虑部分从网上得到的数据，10mF的电解电容，体积为26升，最大有效值电流为20Arms。而相同容值的膜电容，体积为25 升，最大有效值电流可比500Arms还高。

另外，由于过压的出现，也出现了流过电容的峰值电流。因此我们必须计算因过压产生的能量：

I²t=

在几个周期后，电流变为零,那么：

其中：

这种能量的计算也被用于端间短路放电的过程。这样的放电会产生非常高的峰值电流与振铃，这是电解电容不能承受的。

3、电压的额定

对于要求高额定电压的场合，膜电容的解决方案无疑很有优势。

但如果要求高容值的场合，膜电容解决方案的竞争力就会减弱。的确，如果没有过压，有效值电流很低，同时需要大容值的场合，在700V以下的应用中，膜电容很难与电解电容竞争。

4、寿命计算：

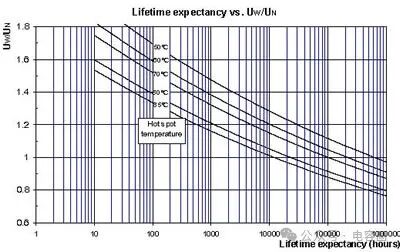

膜电容允许有很长的寿命期望，其寿命的长短由负载电压条件（工作电压）与热点温度决定。对于直流滤波电容，其寿命符合下面的曲线：

我们可以从这些曲线中看出，在工作电压为额定电压并且热点温度为70°C的情况下，膜电容的设计寿命为100,000小时。

寿命结束的标准为2％的电容容值的减少。然而，这是寿命结束的理论值，因为，在到达该点以后，电容仍然能够使用。如果在应用中允许5%的容值减少，寿命将得到显著的增加。

热点温度由下述的表达式决定：

其中，θmax hot spot ：最大热点温度
                        tgδ0：电介质损耗

                     Rth：热阻

                      Rs：串联电阻

三、结论

以上我们为工程师进行设计优化提供了技术参考，在实际应用中仍然需要完整的计算以及实际测试。

然而，如果设计为低电压、低有效电流、且无反向电压，同时也没有峰值电流，那膜电容技术不合适。

但如果设计要求为高电压、高有效电流，有反向电压和过压，同时也有峰值电流，有长寿命要求，那么 聚丙烯金属化膜电容是最好的选择。
